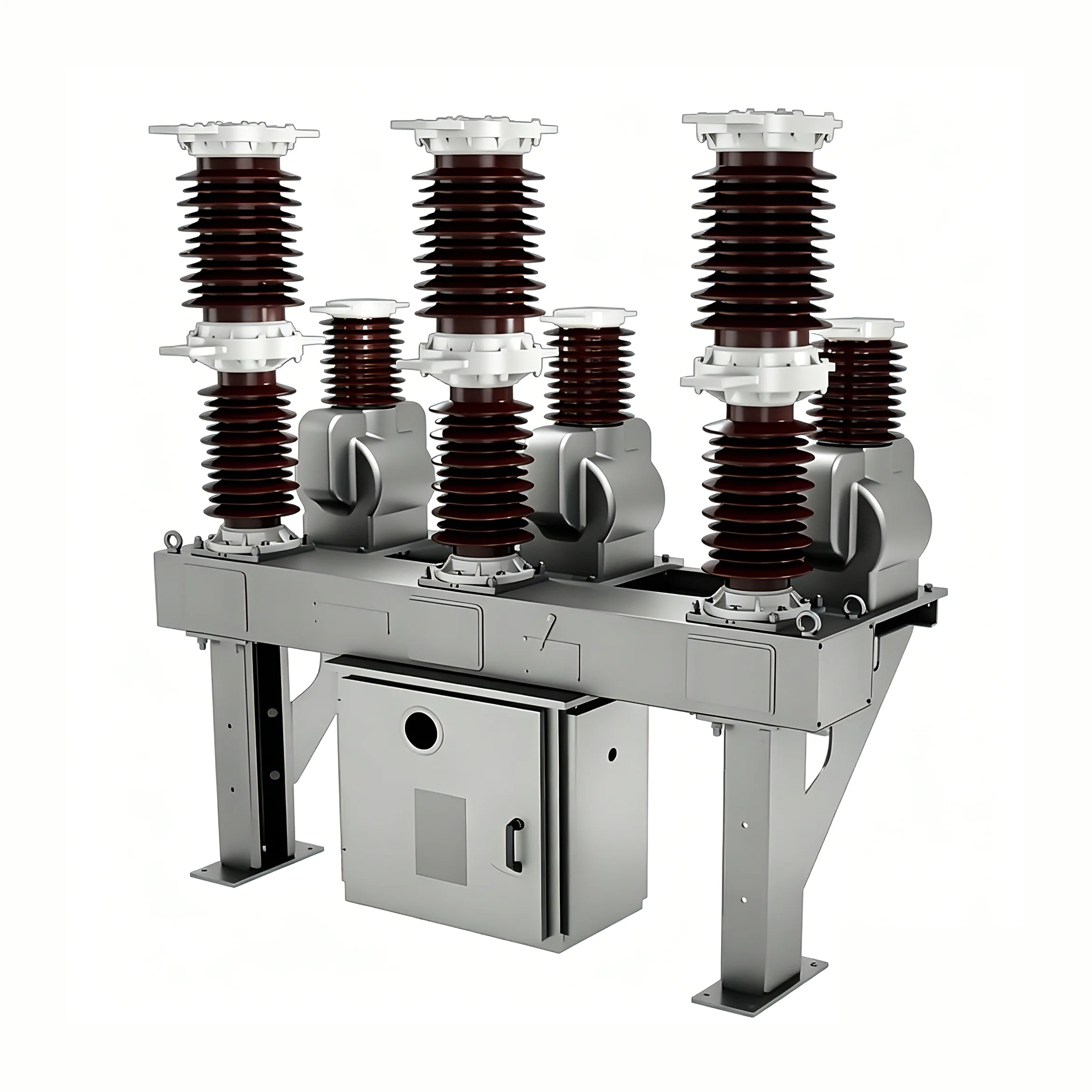

40.5kv 스위치 리클로저

40.5kv 스위치 차단기(이하 "회로 차단기"라고 함)는 Youbian이 첨단 외국 기술을 도입하고 이를 중국 전력 산업의 특성과 결합하여 개발한 차세대 실외 진공 회로 차단기입니다. 주로 도시 및 농촌 전력망의 10-35kV 실외 배전 시스템에 사용됩니다. 부하 전류, 과부하 전류 및 단락 전류의 적용과 결합하여 다른 유사한 상황에서도 사용할 수 있습니다.

작업 환경

환경 온도: -40℃ ~ 85℃

일교차 : 25℃

고도: 2000m 이하

풍속 35m/s를 초과하지 않음

정상적인 강도의 진동 없음

강한 부식성 가스나 매체(예: 산, 알칼리, 슬러지 등)가 없을 것

오염 수준: IV

충전 온도: -40℃ ~ 85℃

특징

40.5kv 스위치 리클로저는 ANSI/IEC 표준을 준수하는 강화된 설계 제품으로 자기 구동기, ON/OFF 장치(RCWE 유형 ACR에는 수동 폐쇄 장치가 없음), 3개의 전류 센서, 최대 3개의 전압 센서 및 보호 곡선(프로그래밍 가능), 조정 로직(프로그래밍 가능), 프로그래밍 가능한 통신 프로토콜, PC 소프트웨어, APP 제어 도구 등과 같은 추가 기능을 갖추고 있으며 RWK352 컨트롤러를 사용합니다.

40.5kv 스위치 리클로저는 실리콘 고무로 코팅된 견고한 절연 리클로저이며 SF6 가스 밀봉을 사용하지 않습니다. 이 리클로저는 연면 거리가 길고 절연 수준이 높아 최대 42kV 레벨, BIL200kV 시스템에 적합합니다.

40.5kV 스위치 리클로져는 3상 AC 50/60Hz, 정격전압 40.5kV용으로 설계되었으며 실외 고전압 개폐장치에 적합합니다. 부하 전류, 과부하 전류 및 단락 전류를 차단하기 위해 도시 및 농촌 전력망, 변전소 및 산업 및 광업 기업의 배전 시스템에 주로 사용됩니다. 진공 회로 차단기의 특별한 성능으로 인해 빈번한 작동과 오일 프리 개조가 필요한 응용 분야에 특히 적합합니다.

이 회로 차단기 모델은 3상 분리 극 구조를 채택하여 단상 오류로 인해 3상 단락이 발생하지 않도록 합니다. 진공 아크 소화실은 각 상의 절연 슬리브 내부에 위치하여 응결로 인한 단락 사고의 위험을 제거합니다. 40.5kv 스위치 차단기의 외부 절연은 수입 실외 에폭시 수지 또는 실리콘 고무 재료로 만들어져 소수성 및 오염 방지 성능이 뛰어나 내후성 요구 사항이 높고 작동 조건이 가혹한 실외 환경에 적합합니다. 차단기는 전체 구조가 콤팩트하고, 면적이 작고, 경량이며, 설치가 용이합니다. 상자 내부는 변압기 오일로 채워져 있지만 육불화황 가스는 포함되어 있지 않아 오일 프리 변환 및 환경 보호 요구 사항을 충족합니다.

제품 규격

이 회로 차단기는 다음 표준을 준수합니다. GB1984: 고전압 회로 차단기; GB/T11022: 고전압 개폐 장치 및 제어 장비에 대한 일반 기술 요구 사항; JB3855:3.6~40.5kV 실외 AC 고전압 진공 차단기 DL/T403:12~40. 5kV AC 고전압 진공 회로 차단기 주문을 위한 기술 사양 IEC56: AC 고전압 회로 차단기
