변류기의 특성.

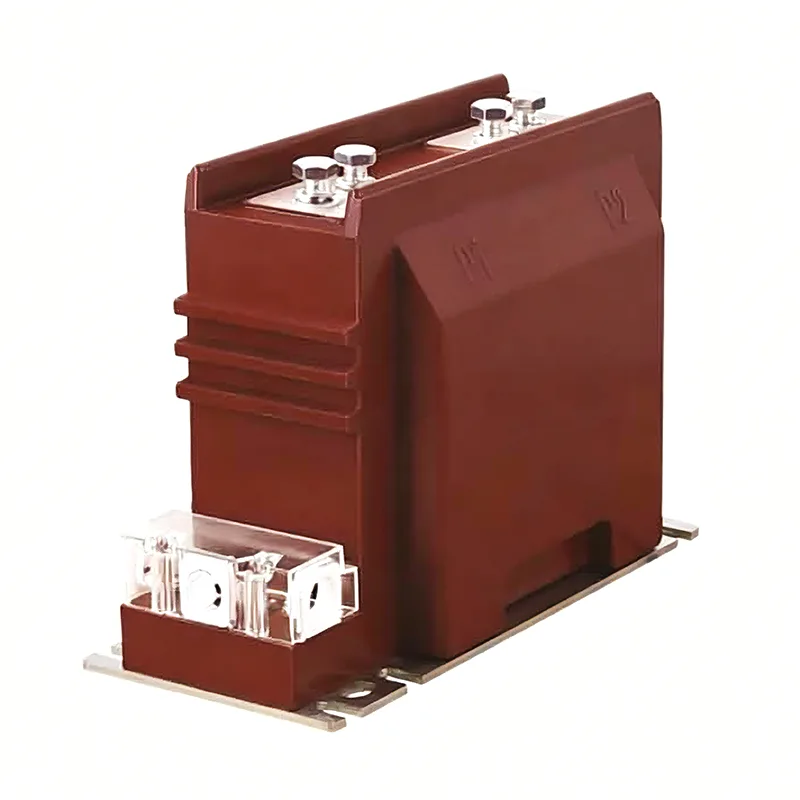

A 변류기전자기 유도의 원리를 바탕으로 작동하는 전기 장치입니다. 측정, 보호 및 제어를 용이하게 하기 위해 주로 전력 시스템의 큰 전류를 작은 전류로 변환하는 데 사용됩니다.

1. 작동 원리 및 구조적 특징

전자기 유도 원리: 변류기는 측정할 회로에서 1차 권선(감기 수가 적음)을 직렬로 연결하고, 2차 권선(감기가 많음)을 측정 또는 보호 장비에 연결하여 전류의 비례 변환을 달성합니다.

대략적인 단락 상태: 2차측은 일반적으로 저임피던스 계측기나 릴레이에 연결되며 전류 전송의 정확성을 보장하기 위해 단락에 가까운 상태에서 작동합니다.

2. 전기 절연 및 안전

고전압 절연: 고전압 시스템은 작업자와 장비를 위험으로부터 보호하기 위해 변압기를 통해 측정 장비로부터 절연됩니다.

2차측이 개방되면 안 됩니다. 2차측이 개방되면 고전압 위험이 발생하여 장비가 손상되거나 개인 안전이 위험해질 수 있습니다. 따라서 2차 회로는 항상 닫혀 있는지 확인해야 합니다.

3. 측정 및 보호 기능

측정용 변류기: 정상 전류 범위 내에서 정밀한 측정에 사용됩니다. 일반적인 정확도 등급에는 0.2, 0.5, 1레벨 등이 포함됩니다.

보호 변류기: 고정밀 제한 계수 및 포화 방지 기능을 통해 5P 및 10P 수준과 같은 오류 조건에서 오류 전류 정보를 제공합니다.

4. 분류 및 유형의 다양성

기능별: 측정 유형과 보호 유형의 두 가지 범주로 나뉩니다.

절연 매체별: 건식, 주조형, 오일 침지형 및 가스 절연형을 포함합니다.

설치 방법에 따라 관통형, 기둥형, 슬리브형, 모선형 등이 있습니다.
