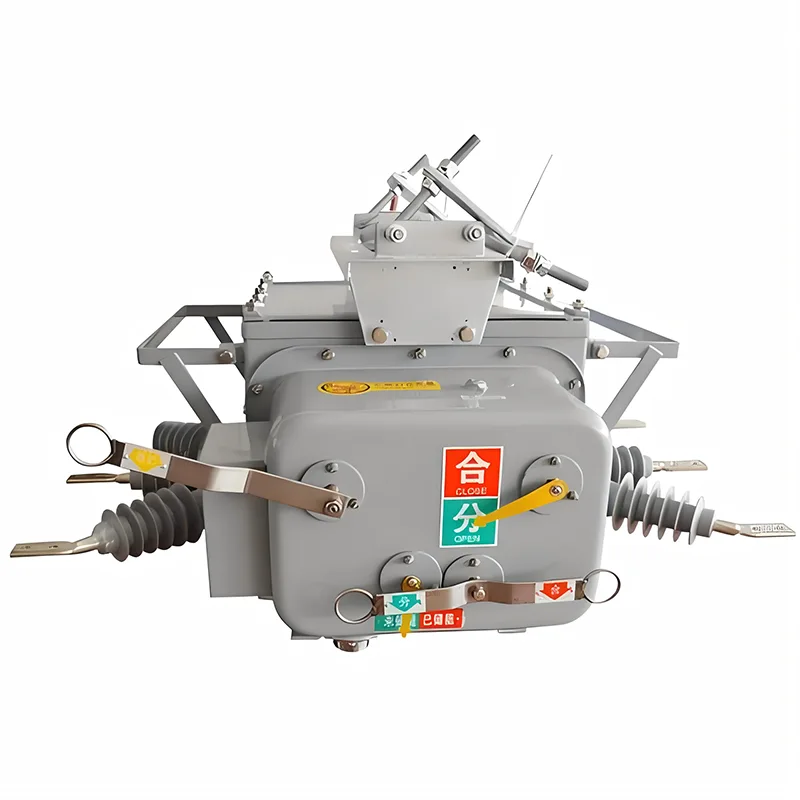

33kv 진공 회로 차단기

33kV 진공 회로 차단기는 Youbian이 생산하는 최고 품질의 제품이며 맞춤화가 가능합니다. 중국 최고의 공급업체 및 제조업체 중 하나로서 우리는 제품 품질이 매우 좋고 모든 것이 표준에 부합한다고 자신있게 말할 수 있습니다! 귀하의 도착과 문의를 기대합니다!

전기 제어 사양

제어 전압: 220V DC, 내부 자체 전원 공급, 250V, 22000μF 커패시터 사용. 최종 사용자는 닫고 열 수 있는 릴레이의 주 접점만 준비하면 됩니다.

보조 전압: 110V/220V DC, 110V/220V AC 옵션, 고객은 주문하기 전에 지정할 수 있습니다.

연결 해제 시간: 8ms 이하(스위치마다 공장 테스트 기록이 첨부되어 있음)

닫힘 시간: 11ms 이하(각 스위치마다 공장 테스트 기록이 첨부되어 있습니다)

권장 제어 펄스 시간: 0.1s

진공 스위치의 배선 방법

최종 사용자가 다음 다이어그램에 따라 정션 박스를 BRZW32 진공 스위치에 연결했는지 확인하십시오. 접속 배선함은 자체 전원이 공급되는 컨트롤러입니다.

고압선에서 스위치를 사용하기 전에 각 케이블 커넥터가 올바르게 연결되어 있는지 확인하십시오.

각 상별 스위치 버튼(A, B, C)을 눌러 연결이 잘 되는지 확인해주세요. 정상적인 작동 상태는 각 단계의 전기 제어가 해당 올바른 단계 스위치와 일치한다는 것입니다. 자체 전원 접속 배선함(스위치 컨트롤러)

중압 전력 시스템의 중요성

현대 전력망에서 33kV 진공 회로 차단기는 인프라와 인력을 위한 주요 보호 메커니즘입니다. 부하 전류를 관리하고 최대 31.5kA의 단락 오류를 즉시 해결하여 계통 안정성을 유지하는 것이 중요합니다.

변압기, 커패시터 뱅크, 송전선 등 고가의 장비를 서지 서지로부터 보호합니다.

산업 플랜트, 변전소, 재생 에너지 시설(풍력/태양광)의 가동 중단 시간을 최소화할 수 있습니다.

환경 친화적인 작동: SF6 회로 차단기와 달리 당사의 33kV 진공 회로 차단기 진공 기술은 온실가스를 배출하지 않으며 글로벌 환경 지속 가능성 목표에 부합합니다.

국제 IEC 및 ANSI 표준을 준수합니다.

고전압 엔지니어링에서는 신뢰성과 안전성이 타협될 수 없습니다. Youbian은 글로벌 호환성과 안전성을 보장하기 위해 주요 국제 및 국내 표준에 따라 233kV 진공 회로 차단기를 엄격하게 생산합니다.

주요 준수 기준

IEC 62271-100: 고전압 개폐 장치 및 제어 장치.

GB 1984: 고전압 AC 회로 차단기에 대한 국가 표준.

ISO 인증: 당사의 생산 시설은 ISO9001(품질 관리 시스템), ISO14001(환경 관리 시스템) 및 ISO45001(산업 보건 및 안전 관리 시스템) 인증을 통과했습니다.

이러한 인증은 각 장치가 일관된 유전 성능, 기계적 내구성(M2 수준) 및 정격 매개변수 하에서 안전한 작동을 보장합니다.
