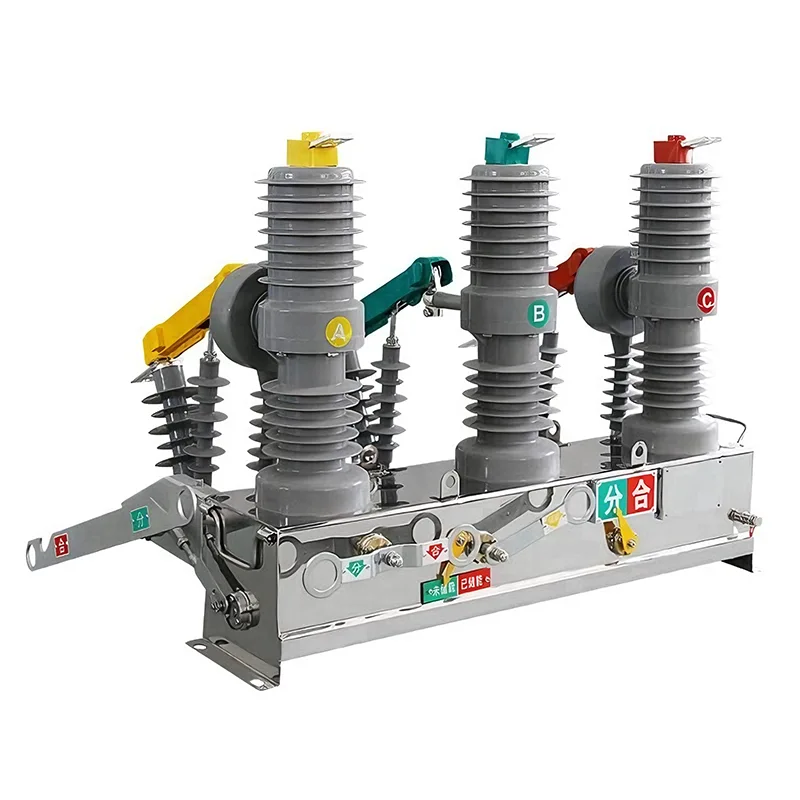

Youbian에서는 11kV 전력망의 성능 요구 사항을 포괄적으로 포괄하고 최적화하는 11kV 진공 회로 차단기의 12kV 정격 표준을 중심으로 설계했습니다. 기존 기술과 달리 이러한 회로 차단기는 고진공 환경을 사용하여 아크를 소멸함으로써 전력망을 안정화하고 인력 안전을 보장합니다.
11Kv 진공 회로 차단기의 "진공"은 진공 아크 소화실(일반적으로 진공병이라고 함) 내부 환경을 의미합니다. 이것이 시스템의 핵심입니다. 진공은 공기나 기름에 비해 절연내력(절연능력)이 뛰어나 접촉간극을 작게 할 수 있고 고전압에도 견딜 수 있습니다.
11Kv 진공 회로 차단기가 작동 중일 때 영구 밀봉된 진공 챔버 내부에서 접점 분리가 발생합니다. 가스 분자가 없기 때문에 아크를 유지할 것이 거의 없으므로 신속한 결함 분리가 가능합니다.
당사 장비의 아크 소화 과정은 정확하고 즉각적입니다. 작동 원리를 구현하기 위한 설계는 다음과 같습니다.
1. 접점 분리: 결함이 감지되면 접점이 분리됩니다.
2. 금속 증기 아크: 접점 재료의 금속 증기로 인해 아크가 잠시 형성됩니다.
3. 급속 확산: 진공 환경으로 인해 금속 증기는 매우 빠른 속도로 팽창 및 확산됩니다.
4. 제로 크로싱 차단기: 전류가 처음으로 0을 교차할 때 전압이 상승하고 아크를 재점화하는 속도보다 빠른 절연 내력 회복 속도로 인해 아크가 소멸됩니다.
우리는 구식 석유 또는 가스 회로 차단기와 관련된 환경 및 유지 관리 책임을 없애기 때문에 진공 기술로 전환하는 것을 옹호합니다. 다음은 환경 친화적인 회로 차단기가 현대 인프라에 더 나은 선택인 이유를 비교합니다.
아크 소화 능력: 중간/고진공(밀폐) 오일 또는 압축 공기
유지 관리: 매우 드물게(수명 밀봉) 높음(오일 교체, 접점 청소)
화재 위험: 없음(오일 및 SF6 없음) 높음(오일 가연성)
사용수명 : 길다(20~30년) 짧다(사용하면서 노후화)
크기: 컴팩트한 모듈형/부피가 큰
환경 영향: 환경 보호/오일 누출 또는 SF6 배출 위험
진공 기술을 채택함으로써 당사의 11Kv 진공 회로 차단기는 더 안전할 뿐만 아니라 장비의 전체 수명 주기 동안 운영 비용을 크게 절감합니다.
이러한 장치는 11kV 전원 공급 장치 네트워크에 배치되지만 11kV 진공 회로 차단기의 정격 전압은 필요한 안전 마진을 보장하기 위해 12kV입니다. 정격 연속 전류는 회로 차단기가 정상 작동 중에 견딜 수 있는 부하 용량을 결정합니다. 우리는 특정 부하 요구 사항을 충족하기 위해 유연한 구성을 제공합니다.
정격 전류 630A: 표준 분배 피더 및 소규모 산업용 부하에 적합합니다.
1250A ~ 1600A: 주요 수신 라인 및 중공업 기계용으로 특별히 설계되었습니다.
맞춤화: 특정 스위치기어 구성에 따라 더 높은 정격 값을 제공할 수 있습니다.
오류를 안전하게 차단하는 것은 모든 진공 회로 차단기의 가장 중요한 기능입니다. 당사의 11Kv 진공 회로 차단기는 20kA ~ 31.5kA의 단락 차단 용량을 갖추고 있어 다운스트림 장비를 손상시키지 않고 큰 오류 전류를 즉시 제거할 수 있는 기능을 보장합니다.
우리는 글로벌 제조 표준을 엄격하게 준수합니다. 각 장치에는 IEC 62271-100 표준을 준수하는 진공 회로 차단기(VCB)가 장착되어 있어 다이버 간의 성능 일관성을 보장합니다.
