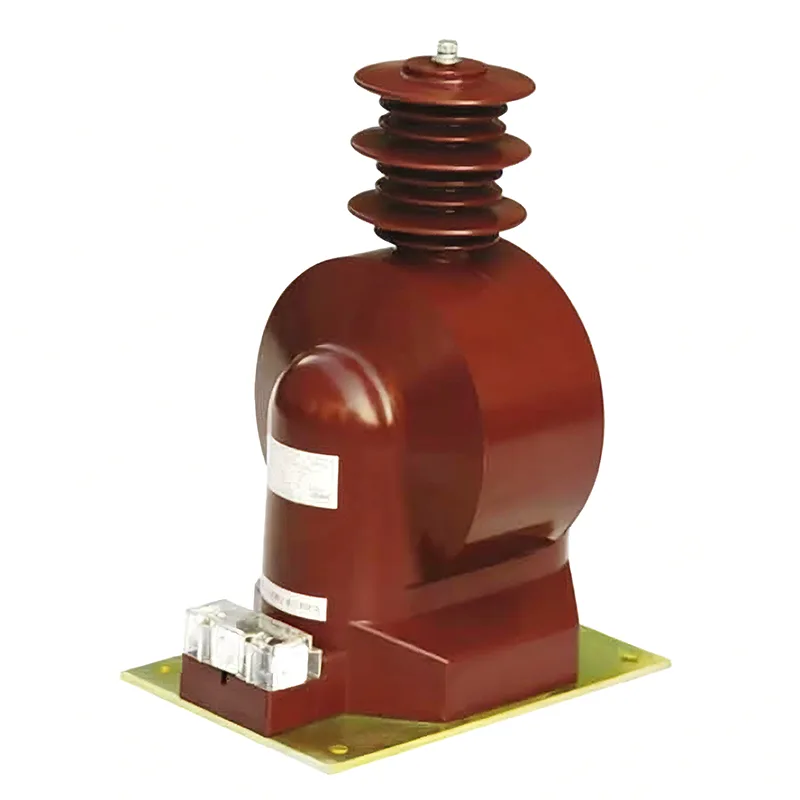

35kV 전압 변압기

고품질 35kV 전압 변압기 제조업체인 Youbian은 선택에 어려움이 있거나 우유부단한 경우 당사 공장에서 전압 변압기를 구매할 수 있습니다. 우리는 다년간의 경험, 완벽한 장비 및 모든 문제를 해결하는 팀을 갖춘 제조업체입니다.

전압 변압기의 구조적 특성은 무엇입니까?

1) 유침형 변압기

유입형 전압 변압기는 단일 스테이지 및 직렬 단일 스테이지 유형으로 구분됩니다. 단일 스테이지형은 220kV 이하의 전압 레벨에 사용할 수 있으며, 직렬형은 66kV 이상의 모든 전압 레벨에 사용할 수 있습니다. 단단형의 1차 권선과 2차 권선은 일반 철심에 권선되어 있으며 절연 등급이 부여되지 않았으며 자기 결합을 통해 에너지 변환이 이루어집니다. 캐스케이드 유형은 동일한 철심에 동일한 권수를 가진 여러 개의 1차 권선을 절반의 권선 수로 조립하고 위에서 아래로 배열하며 고전압과 접지 사이를 연결하는 방식입니다.

2) SF6 가스 절연 변압기

SF6 가스 절연 전압 변압기는 케이싱, 절연 슬리브, 철심, 1차 및 2차 권선, 설치 액세서리로 구성됩니다. 1차 권선은 일반적으로 탑 모양의 층상 권선을 채택하고 단계적으로 권선됩니다. 2차 권선은 일반적으로 단상 이중기둥 적층 철심인 철심에 밀접하게 감긴 층상 권선입니다. SF6 가스 절연 전압 변압기는 GIS와 일치하거나 독립적인 SF6 가스 절연 전압 변압기로 사용할 수 있습니다.

변압기의 배선 방법은 무엇입니까?

1) 단상 배선은 일반적으로 높은 접지 전류 시스템에서 회선에 전압이나 동기화가 없는지 확인하는 데 사용됩니다. 두 위상 중 하나를 연결할 수 있지만 또 다른 기준은 버스 전압의 해당 위상을 사용하는 것입니다.

2) 두 상 전압 사이에 연결된 변압기는 소전류 접지 시스템에서 선로의 무전압 또는 동기 여부를 결정하는 데 주로 사용됩니다. 왜냐하면 작은 접지 전류 시스템은 단상 접지를 허용하기 때문입니다. 단상-접지 전압 변압기를 하나만 사용하는 경우 변압기가 정확히 접지 위상에 있고 해당 위상의 측정된 접지 전압이 0인 경우 라인에 전압이 없는지 여부를 확인할 수 없습니다. 잘못 판단하면 비동기 종료가 발생할 수 있습니다.

변류기 배선 시 다음 사항에 유의해야 합니다.

1) 35kV 변압기의 2차측은 사용 중에 개방되어서는 안 됩니다. 사용 중 계측기나 릴레이를 분해할 경우에는 2차측을 미리 단락시켜 놓아야 합니다. 설치하는 동안 배선은 안정적이어야 하며 2차측에 퓨즈를 설치하는 것은 허용되지 않습니다.

2) 2차측은 한쪽 끝이 접지되어 있어야 합니다. 1차측과 2차측의 절연 손상을 방지하고 2차측에 고전압이 유입되어 개인과 장비의 안전을 위협하는 것을 방지합니다.

3) 배선시 극성에 주의하여 주십시오. 변류기의 1차측과 2차측 극성 단자는 문자로 표시됩니다.

4) 회로에서는 1차측이 직렬로 연결되어 있고, 2차측의 계전기나 계측기가 직렬로 연결되어 있습니다.
