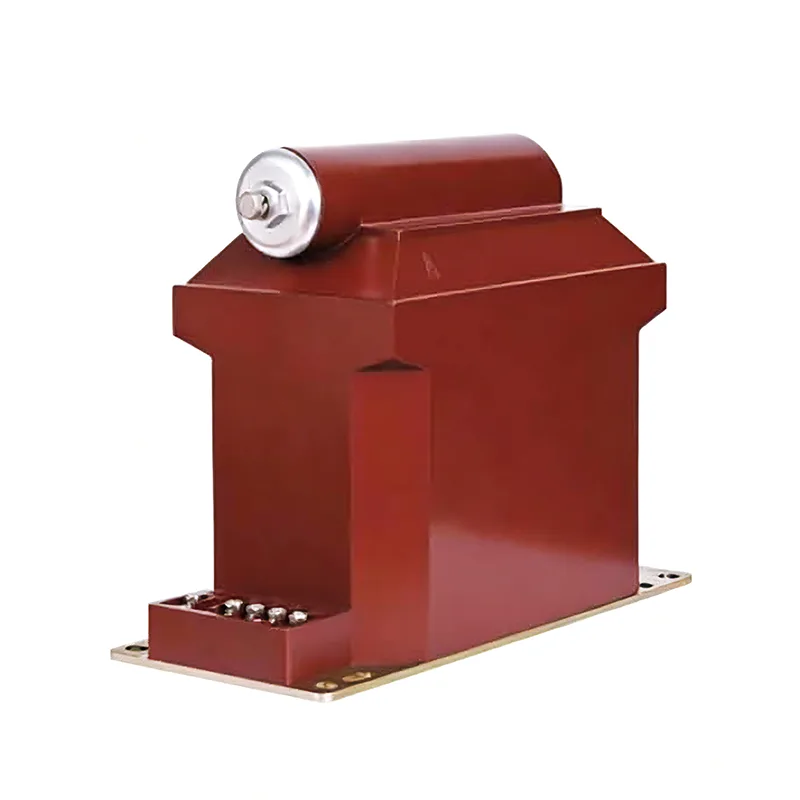

33kV 전압 변압기

Youbian 내구성이 뛰어난 33kV 전압 변압기는 1차 및 2차 코일에 특수 권선 및 차폐 기술을 사용하여 전압 스트레스 분포를 개선합니다. 각 코일은 폴리에스테르 필름으로 조심스럽게 절연되어 층 사이에 높은 유전율을 제공합니다. 완성된 권선구조물과 이중링 철심을 지지프레임에 조립합니다.

지침

1. 1.33 kV 변압기는 작동하기 전에 규정의 특정 항목에 따라 시험 및 검사를 받아야 합니다. 예를 들어 극성 측정, 연결 그룹, 절연체 흔들림, 핵상 순서 등이 있습니다.

2. 전압 변압기의 배선은 정확성을 보장해야 합니다. 1차 권선은 시험 회로와 병렬로 연결하고 2차 권선은 연결된 계측기, 계전기 보호 장치 또는 자동 장치의 전압 코일과 병렬로 연결해야 합니다. 동시에 극성의 정확성에 주의를 기울여야 합니다.

3. 33kV 변압기의 2차측에 연결된 부하의 용량은 적절해야 하며, 변압기의 2차측에 연결된 부하는 정격 용량을 초과해서는 안 됩니다. 그렇지 않으면 변압기의 오류가 증가하고 측정 정확도를 달성하기 어렵게 됩니다.

4. 4.33kV 변압기의 2차측에서는 단락이 허용되지 않습니다. 변압기 내부의 임피던스가 작기 때문에 2차 회로가 단락되면 큰 전류가 발생하여 2차 장비가 손상되고 심지어 개인의 안전도 위험해질 수 있습니다. 변압기에는 2차측 단락으로 인한 손상으로부터 자신을 보호하기 위해 2차측에 퓨즈가 장착될 수 있습니다. 가능한 경우, 변압기의 고전압 권선이나 리드선의 결함으로 인해 고전압 전력망이 1차 시스템의 안전을 위협하지 않도록 보호하기 위해 1차 측에도 퓨즈를 설치해야 합니다.

5. 측정 장비 및 계전기와 접촉할 때 사람의 안전을 보장하기 위해 변압기의 2차 권선에는 접지점이 있어야 합니다. 접지 후 1차 권선과 2차 권선 사이의 절연이 손상되면 고전압이 계측기 및 계전기의 개인 안전을 위협하는 것을 방지할 수 있기 때문입니다.

6. 변압기의 2차측이 단락되어서는 안 됩니다.

절연 및 보호를 위해 부품은 자동으로 소수성 고리지방족 에폭시 수지(HCEP)로 진공 압력 주조됩니다. HCEP 소재는 물리적 강도를 유지하면서 우수한 아크 궤적, 오존 및 자외선 저항성을 갖습니다. HCEP의 소수성 표면 특성은 습하거나 습하거나 오염된 환경에서도 매우 안정적인 성능을 보장합니다.

35KV 배전선, 탄광, 발전소, 철도 및 공장에 사용할 수 있습니다.

33kV 전압 변압기는 IEC60044-2를 엄격하게 준수합니다. IEC 61869-1,3, ANSI/IEEE C57.13.

애플리케이션

철도, 석탄 광산, 전력계, 발전소, 전기 에너지 계량기, 발전소, 중간 전압 개폐기, 석유 및 가스 회사, 배전함, 배전 시스템, 공기 절연 캐비닛, 링 네트워크 캐비닛, 측정 기기, 전기국, 중간 전압 전력 품질 분석기, 산업 및 광업 기업,

특징

무게: 50KG;

서비스 수명: 30년;

재질: 에폭시 수지(HCEP);

정격 전압 최대 36kV;

정확도 수준: 0.2 0.5 6P 3P;

33KV 35KV 36KV 실내 적용;

단극 전압 변압기 설계;

제한된 열 출력(VA): 300VA/600VA;

합리적인 구조, 견고한 구조;

정격 전압 비율: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

정격 기본 절연 수준(BIL) 최대 200kV,

우수한 단락 및 내열성;
