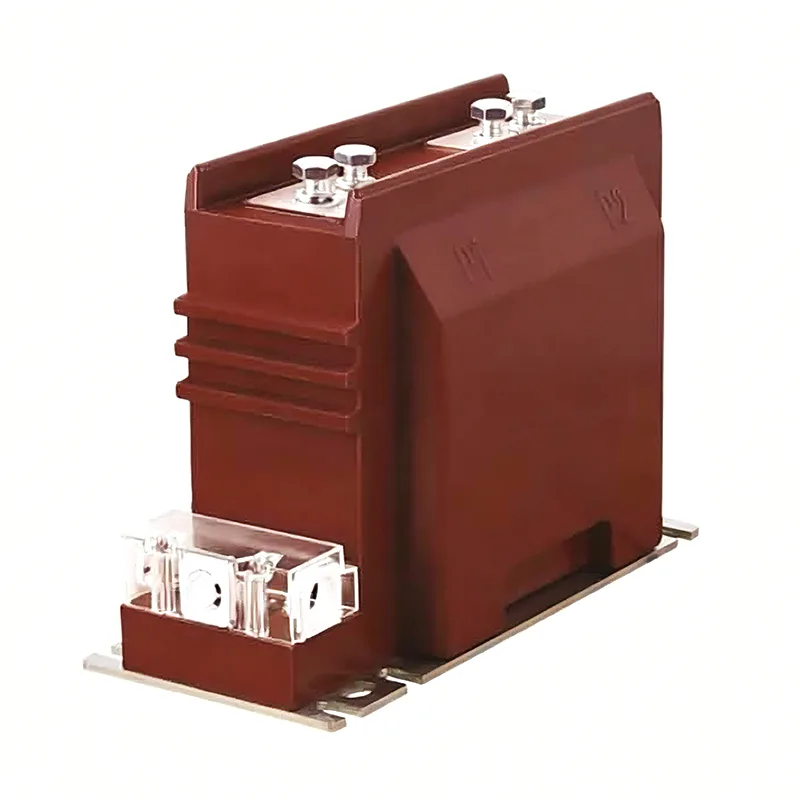

11Kv 변류기

Youbian의 고품질 11Kv 변류기는 전류 변환 및 전기 절연에 중요한 역할을 합니다. 발전, 변전, 송전, 배전, 소비 라인의 전류는 몇 암페어에서 수만 암페어까지 매우 다양합니다. 측정, 보호, 제어의 편의를 위해서는 비교적 균일한 전류로 변환하는 것이 필요합니다. 또한 선로의 전압은 일반적으로 높으므로 직접 측정하는 것은 매우 위험합니다. Dahu Electric은 최신, 베스트셀러, 저렴한 고품질 11kV 전류 변압기를 구입할 수 있도록 귀하를 당사 공장으로 진심으로 초대합니다. 우리는 당신과 함께 일하기를 기대합니다.

11Kv 변류기 모델

첫 글자: L - 변류기

두 번째 문자: A - 관통 벽 스타일; Z 기둥 유형; M-버스바 유형; D - 단일 회전형; V - 반전된 구조; J - 제로 시퀀스

접지 감지 목적으로; W - 오염 방지; R - 나권형

세 번째 문자: Z - 에폭시 수지 주조 유형; C - 세라믹 단열재; Q - 가스 절연 매체; W - 마이크로컴퓨터 보호용 특수

네 번째 문자: B - 보호 수준 포함; C - 차동 보호; DD 수준; Q - 강화된 유형; J - 향상된 ZG

다섯 번째 자리: 전압 수준 제품 일련 번호

선정기준

정격 전압

변류기의 정격 전압은 설치 지점선의 정격 전압보다 커야 합니다.

변환 비율

모든 사람은 부하를 기준으로 전류 IC를 계산하고 변류기 비율을 선택해야 합니다. 변류기의 1차측 정격 전류비(예: 20, 30, 40, 50, 75, 100, 150, 2×a/C)에 대한 사양이 다양하며, 2차측 정격 전류는 일반적으로 1A 또는 5A입니다. 그 중 2 × a/C는 동일한 제품에 대해 두 가지 전류 비율이 있음을 나타내며 이는 제품 연결 부분의 배선 방법을 변경하여 달성할 수 있습니다. 직렬로 연결하면 전류비는 a/c, 병렬로 연결하면 전류비는 2×a/C가 된다. 일반적으로 변류기 측정을 위한 전류 변환 비율 선택은 정격 전류 I1n이 라인의 부하 전류(즉, 계산된 IC)보다 작지 않도록 해야 합니다. 라인의 부하 계산 전류가 350A인 경우 변류기의 변환 비율은 400/5로 선택해야 합니다. 보호에 사용되는 11Kv 변류기의 정확도 요구 사항을 보장하기 위해 변환 비율을 더 크게 선택할 수 있습니다.

정확도 수준 선택 원칙: 청구 및 계량에 사용되는 변류기의 정확도 수준은 0.5 수준보다 낮아서는 안 됩니다. 각 입출력 회로의 부하 전류 크기를 모니터링하는 데 사용되는 전류계는 1.0-3.0 레벨 변류기를 사용해야 합니다. 정확도 오차가 지정된 값을 초과하지 않도록 하기 위해 변류기의 2차 부하(볼트 암페어)를 일반적으로 검증하고, 변압기의 2차 부하 S2가 정격 부하 S2n보다 크지 않도록 하여 선택한 정확도를 보장할 수 있습니다. 정확도 검증 공식: S2 ≤ S2n.
