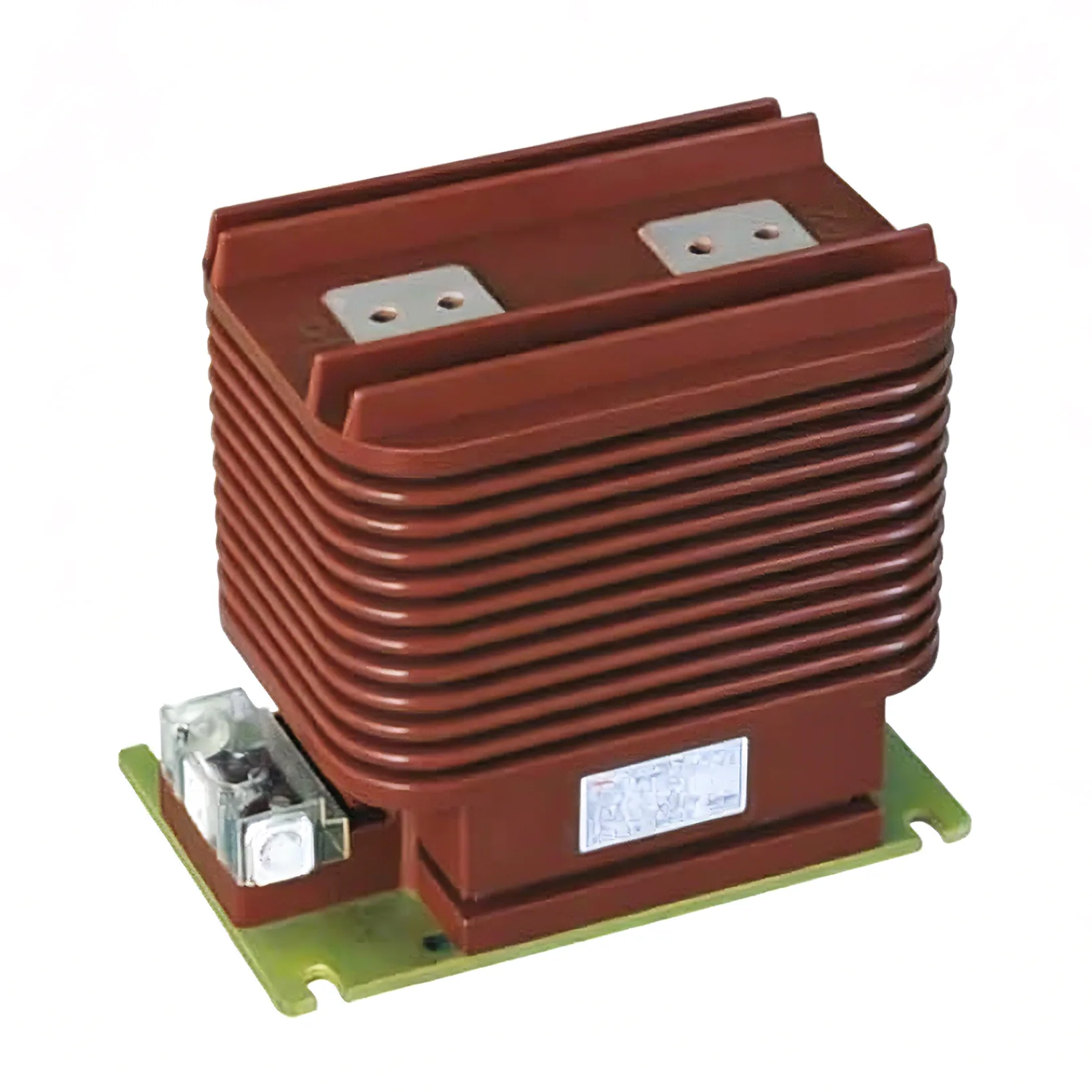

24kV 변류기

Youbian에서 제조한 24kV 변류기는 실내 배전반의 중요한 구성 요소입니다. 실내 개폐 장치를 사용하는 경우 당사 제품은 확실히 귀하에게 적합하며 현대 전기 시스템에서 중요한 역할을 합니다. 전류를 측정할 뿐만 아니라 에너지 모니터링, 단상 및 3상 AC 시스템에서 보호 계전기의 원활한 작동 보장과 같은 중요한 작업을 수행해야 합니다.

특징

유전 특성 외에도 에폭시 수지는 기계적 강도도 우수합니다. 이 재료는 인장 강도가 높아 24kV 변류기가 변형이나 파손 없이 상당한 기계적 응력을 견딜 수 있음을 의미합니다. 이는 변류기의 내부 부품을 외부 힘과 진동으로부터 보호하는 데 안정적인 지원을 제공합니다.

에폭시 수지 주물은 에폭시 수지를 금형에 부어 만들어지며 변류기에 매우 안전한 절연을 제공합니다. 또한 주조 공정은 균일하고 이음매 없는 절연층을 보장하여 전기 파손 및 누출을 효과적으로 방지합니다. 또한 단열재는 습기, 먼지, 화학 물질 등의 환경 요인을 차단하여 내부 구성 요소의 보호를 더욱 강화합니다. 이 제조 방법은 주물의 품질과 신뢰성을 보장하여 전력 산업에서 일반적으로 사용되는 단열재 중 하나입니다.

구리선은 일반적으로 33kV 변류기 권선에 사용됩니다. 이러한 소재는 높은 전도성과 기계적 내구성을 갖추고 있으며 작동 스트레스를 견디면서 전류 신호를 효율적으로 전송할 수 있습니다.

기능성 외에도 Youbian의 33kV 변류기는 품질과 혁신에 대한 헌신으로도 잘 알려져 있습니다. 고급 기능을 통합하고 엄격한 테스트를 거쳐 업계 표준을 충족합니다.

세부

변류기의 설계는 내부에 설치된 고압 배전 설비를 측정하고 보호하기 위해 사용됩니다.

2차 전류의 값은 5A 또는 1A이며 결합할 수 있습니다. 측정회로의 정확도는 0.2S, 0.2, 0.5S, 0.5, 1, 3이며, 보호회로의 정확도는 5P, 10P, PS이다. 변압기는 정격 부하의 25% ~ 100% 범위 내에서 요구되는 정확도 수준을 충족합니다.

작동 전류를 IN의 120%로 제한합니다. 제조사와 고객의 협의에 따라 IN 200% 등 다른 값도 제공 가능합니다.

CT는 단일 또는 다중 1차 권선이 있는 변압기로 구성됩니다. 이러한 24kV 변류기의 최신 구조는 2차측뿐만 아니라 1차측에서도 스위칭을 허용합니다. 메인 스위치는 M12 나사 2개로 점퍼 2개를 회로에 연결하면 쉽게 설치할 수 있습니다.

24kV 변류기의 설계는 내부에 설치된 고전압 배전 설비를 측정하고 보호하기 위해 사용됩니다.

2차 전류의 값은 5A 또는 1A이며 결합할 수 있습니다. 측정회로의 정확도는 0.2S, 0.2, 0.5S, 0.5, 1, 3이며, 보호회로의 정확도는 5P, 10P, PS이다. 변압기는 정격 부하의 25% ~ 100% 범위 내에서 요구되는 정확도 수준을 충족합니다.
